波状挡边带式输送机是一种为一般散状物料提供连续输送的设备,该产品具有易于总体设计,功率省,占地少,土建施工量小,可大幅降低工程总体设计造价等诸多优点。
1.大倾角输送散状物料,能大量节省设备占地面积,彻底解决了普通、花纹带式输送机不能达到的输送角度的问题;
2、机械化带式输送机输送物料,总体投资费用低,约节约投资费用的20%-30%
3、该机型克服了埋刮板输送机经常出现的卡链、飘链、断链等现象和斗式提升机经常发生的 打滑、掉斗现象;
4、输送量大,提升高度更高,单机垂直提升高度可达100m;
我公司生产的波状挡边带式输送机处于国内*领先水平,拥有多项专利,目前已经为各行业生产5000余台,运行可靠安全,深得用户信任和好评。

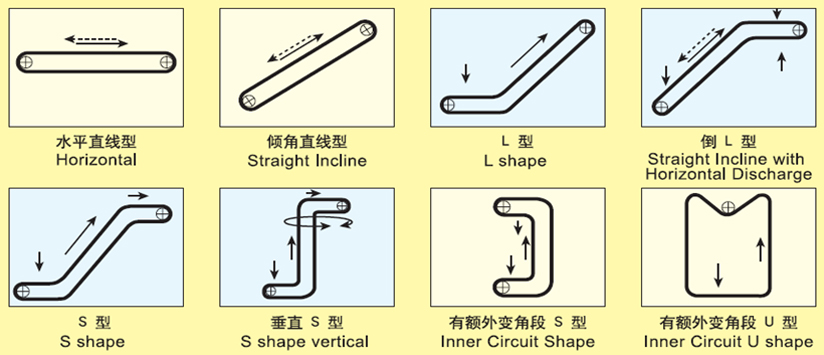

布置方式简示 |

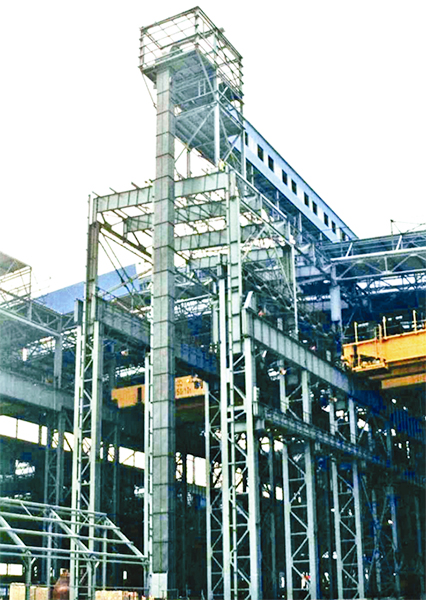

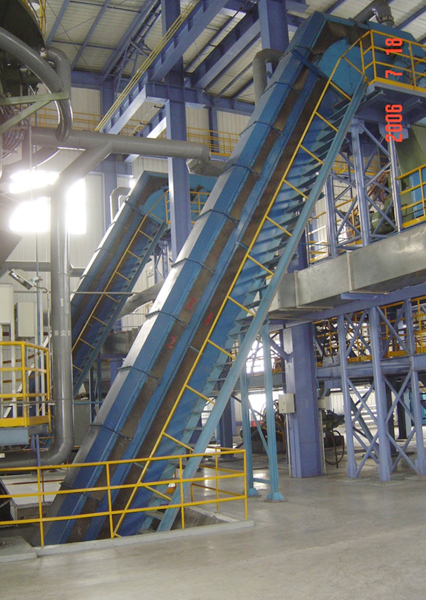

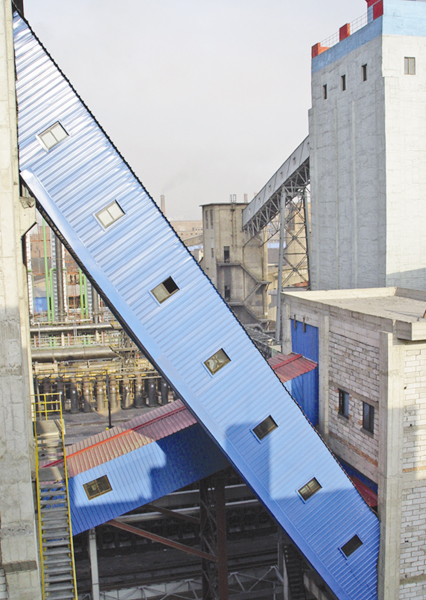

垂直提升波状挡边带式输送机,带宽1200,提升高度58米。 | 桁架全封闭结构波状挡边带式输送机 | 通廊结构波状挡边带式输送机(河钢宣钢) |
带宽 | 挡边高 | 部分输送倾角时的输送量Q(m3/h) | 带宽 | 挡边高 | 部分输送倾角时的输送量Q(m3/h) | ||||||
30° | 45° | 60° | 90° | 30° | 45° | 60° | 90° | ||||
500 | 120 | 55 | 36 | 25 | 11 | 1200 | 240 | 400 | 308 | 228 | 102 |
650 | 120 | 96 | 63 | 43 | 19 | 300 | 491 | 379 | 285 | 127 | |
160 | 119 | 83 | 58 | 25 | 1400 | 300 | 611 | 473 | 355 | 159 | |
800 | 160 | 156 | 109 | 76 | 33 | 400 | 771 | 590 | 435 | 195 | |
200 | 190 | 137 | 97 | 43 | 1600 | 400 | 923 | 706 | 521 | 234 | |
240 | 247 | 189 | 140 | 63 | 500 | 1246 | 982 | 763 | 343 | ||
1000 | 200 | 266 | 191 | 134 | 60 | 1800 | 400 | 1076 | 823 | 607 | 272 |
240 | 347 | 267 | 197 | 88 | 500 | 1451 | 1143 | 888 | 400 |
主要技术参数 |
基带宽B(mm) | 500 | 650 | 800 | 1000 | 1200 | 1400(1600) | ||||||||||||||
挡边高H(mm) | 80 | 120 | 160 | 80 | 120 | 160 | 120 | 160 | 200 | 160 | 200 | 240 | 200 | 240 | 300 | 200 | 240 | 300 | 400 | |
横隔板高h(mm) | 75 | 110 | 150 | 75 | 110 | 150 | 110 | 150 | 180 | 150 | 180 | 220 | 180 | 220 | 280 | 180 | 220 | 280 | 360 | |
带速V(m/s) | 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 | |||||||||||||||||||
传动滚筒直径D(mm) | 400、500 | 400、500、630 | 500、630、800 | 630、800、1000 | 630、800、1000、1250 | 800、1000、1250、1400 | ||||||||||||||
改向滚筒直径(mm) | 400 | 400、500 | 400、500、630 | 500、630、800 | 500、630、800、1000 | 630、800、1000、1250 | ||||||||||||||
托辊直径(mm) | Φ89 | Φ108 | ||||||||||||||||||
公称倾角 | 0-30° 30° 40° 45° 50° 55° 60° 65° 70° 75° 80° 85° 90° | |||||||||||||||||||
允许倾角 | 0-90°内任意角度 | |||||||||||||||||||
传动装置 | I型 | 电动滚筒(带逆止器) | ||||||||||||||||||
功效KW | 1.5-7.5 | 1.5-11 | 1.5-37 | 1.5-90 | 1.5-110 | |||||||||||||||
Ⅱ型 | Y系列电动机+三角胶带+轴装式减速器(带逆止器)+传动滚筒 | |||||||||||||||||||
功效KW | 3-11 | 3-15 | 3-22 | |||||||||||||||||
Ⅲ型 | 电动机+联轴器+减速器+传动滚筒(配逆止器)(按单电机驱动计) | |||||||||||||||||||
功效KW | 1.5-30 | 1.5-55 | 2.2-90 | 4-110 | 5.5-185 |
